ГАЙКОВЕРТЫ ГИДРАВЛИЧЕСКИЕ. КАССЕТНЫЕ И С КВАДРАТНЫМ АДАПТЕРОМ. ТЕНЗОРНЫЕ ДОМКРАТЫ



Enerpac предлагает широкий выбор инструмента с контролируемым моентом и натяжением для решения ваших задач. Спектр инструмента очень широк, от механических мультипликаторов крутящего момента, гидравлических ключей с квадратным адаптером, кассетных низкопрофильных гидравлических гайковертов до тензорных домкратов. Мы готовы предложить комплекты гидравлического инструмента для одновременной затяжки или натяжения в нескольких точках.

Гайковерты гидравлические S-серии с квадратным адаптером

Макс. момент: 34079 Нм
Квадратный адаптер: ¾"-2½"
Рабочее давление: 700 бар

Кассетные гидравлические гайковерты серии W

Макс. момент: 47450 Нм
Размеры кассет:
30-155 мм
Рабочее давление: 700 бар

Гайковерты гидравлические SQD-серии с квадратным адаптером

Макс. момент: 27000 Нм
Квадратный адаптер: ¾"-2½"
Рабочее давление: 800 бар

Кассетные гидравлические гайковерты серии HXD

Макс. момент: 24210 Нм
Размеры кассет:
32-130 мм
Рабочее давление: 800 бар


Ручные мультипликаторы крутящего момента серии E

Макс. момент:
1015-10845 Нм
Коэф. усиления: 3,1:1 - 52:1

Особо прочные ударные головки BSH для гидравлических гайковертов

Метрические размеры:
19-255 мм
Дюймовые размеры :
3/4" - 6 1/8"

Тензорные домкраты серии GT

Резьбы : M16-M95
Усилие: 0-2845 кН
Рабочее давление: 1500 бар

Аксессуары для тензорных домкратов.

Рукава высокого давления THQ, THC для гайковертов

Длина: 6-12 м.
Рабочее давление: 700-800 бар




Методы затяжки болтов

Собственно, существуют два метода: нерегулируемая и регулируемая затяжка

Нерегулируемая затяжка

Использует инструкции и/или оборудование, которые не подразумевают измерения нагрузки. Болт и гайку подвергают предварительной нагрузке при помощи гаечного ключа и молотка или иных ударных инструментов

Регулируемая затяжка (гидравлические гайковерты, ручные мультипликаторы, тензорные домкраты)

При этом способе используются откалиброванные инструменты с возможностью измерения прилагаемых величин, выполняются соответствующие инструкции, и вся работа выполняется обученными рабочими. Основных методов регулируемой затяжки два: динамометрическая затяжка и натяжение болтов

1) Динамометрическая нагрузка на крепежную сборку накладывается путем приложения к гайке регулируемого усилия при помощи специальзатяжка - предварительная ных инструментов таких как гидравлическиие гайковерты, динамометрические ключи или мультипликатры крутящего момента. ENERPAC поставляет все типы данного оборудования. Есть как кассетные гидравлические гайковерты ENERPAC так и гидравлические динамометрические ключи энерпак с квадратным адаптером.

2) Натяжение болтов - предварительная нагрузка на крепежную сборку накладывается путем растяжки болта вдоль его оси при помощи специального инструмента такого как тензрные домкраты или шпильконатяжители. Тензорные домкраты ENERPAC служат для натяжения болтов с усилием до 2845 кН. Диапазон типоразмеров резьб шпильконатяжителей энерпак от М16 до М95 ( 5/8" - 3 3/4")

 Функции болтов и гаек

Резьбовые соединения широко используются в промышленности для сборки различных конструкций – от трубопроводов до тяжелых экскаваторов, от кранов до мостов и так далее. Основное их назначение – создание прижимной силы в соединении, которое должно выдерживать условия эксплуатации без ослабления. Правильно затянутые болты работают как пружины – за счет своих упругих свойств. От приложенной нагрузки болт растягивается и старается вернуться к исходной длине. Это создает в элементах соединения силу сжатия.

 Поведение болтов и гаек

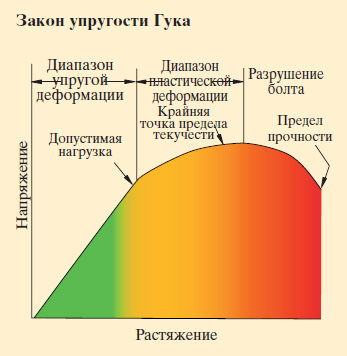

Упругость твердых тел определяется законом Гука: напряжение в болте прямо пропорционально его растяжению. Напряжение и растяжение имеют диапазон упругих деформаций и диапазон пластических деформаций. В диапазоне упругих деформаций соблюдается закон Гука.

Любое удлинение в пределах диапазона упругой деформации полностью исчезает после того, как снимается приложенная нагрузка. Чем больше нагрузка, тем больше удлинение. Когда нагрузка на болт превышает допустимую (максимальную величину нагрузки, при которой болт ещё ведет себя как упругое тело), то упругая деформация превращается в пластическую, и растяжение в этом случае уже не пропорционально нагрузке.

В пределах пластической деформации удлинение частично сохраняется после снятия нагрузки. Точка, в которой наступает такое неустранимое удлинение, называется пределом текучести. Дальнейшее приложение нагрузки приводит к ситуации, в которой болт начинает разрушаться, и эта точка определяется как "крайняя точка предела текучести". В этой точке приложение дополнительной силы к болту вызывает его неуклонное удлинение, и, наконец, разрыв. Точка, в которой наступает разрыв болта, называется пределом прочности.

Следует внимательно относиться к тому, каковы показатели твердости материала болта – так как вещества с разной твердостью имеют разные пределы упругости.
