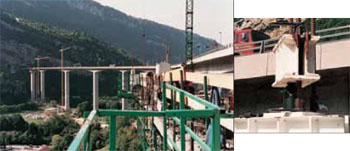

Millau Viaduct, Франция – Самый высокий мост в мире :
Самый высокий мост в мире был успешно построен с помощью синхронной подъемной системы Enerpac, управляемым модулем PLC. С первой надвижки пролета с использованием гидравлики в феврале 2003 года этим способом было надвинуто еще 16 пролетов, при надвижке одного из которых потребовалось переместить 36000 тонный пролет на расстояние 2460 метров.
Перемещение настилов
Гидравлические системы конструируются и разрабатываются в Испании в Производственном Центре Enerpac. Здесь требовалось переместить этот пролет, 27,35 метров в ширину, к бетонным опорам. Во время надвижки он поддерживался сконструированными Enerpac временными телескопическими опорами. Каждая система состоит из цилиндра для подъема пролет и салазок с цилиндрами для надвижки. Нормальная нагрузка в этом случае будет 5280 или 2400 тонн в зависимости от стороны. Клапаны обеспечивают независимость компонентов.
Носовая часть пролета
Под своим весом пролет изгибается и его уровень – ниже, чем у аналогичной части около следующей опоры. На носовой части гидравлическая система помогает выпрямить пролет.
Контролируемое гидравлическое перемещение.
Все перемещения гидравлических систем управляются пультом PLC. Интеграция гидравлических систем, состоящих из высокомощной гидравлики, и высокотехнологичный контроль их сегодня играют важную роль при перемещения больших конструкций в гражданском строительстве, как, например, при строительстве Millau Viaduct.
Интегрированные гидравлические системы:
-

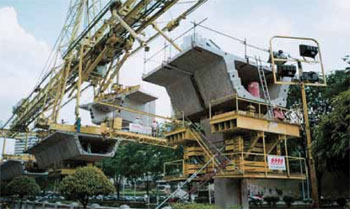

цилиндры со стопорными гайками
-
цилиндры двустороннего действия
-
цилиндры с полым штоком
-

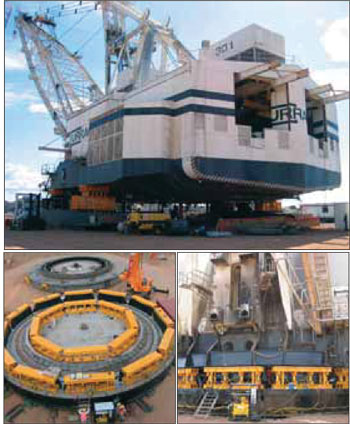

Синхронные подъемные системы
-
Насосы с электроприводом
-
Модули управления PLC
|
