МЕХАНИЧЕСКИЕ СЪЕМНИКИ ENERPAC Posi Lock©
 |
- Запатентованная система удержания захвата ‘Safety Cage’
-
Центрирующие винты с резьбой для более легкого приложения усилия
-
Тонкие конические захваты для лучшего удержания механическим съемником
-
Механические съемники доступны в 2- и 3-захватных моделях
-
Более эффективная работа за счет возможности управления одним человеком
|
| Количество лапок |
Глубина захвата |
Область расширения |
Усилие |
Модель |
Диаметр винта
|
Масса |
| (мм) |
(мм)
min.-max. |
тонн (кН) |
(мм) |
(кг) |
| 2 |
101 |
12 - 127 |
2(17) |
EP-204 |
14 |
1,4 |
| 3 |
101 |
12 - 127 |
5 (45) |
EP-104 |
14 |
1,8 |
| 2 |
152 |
12 - 178 |
6 (53) |
EP-206 |
16 |
3,2 |
| 3 |
152 |
12 - 178 |
10 (89) |
EP-106 |
16 |
3,6 |
| 2 |
203 |
19 - 304 |
12 (106) |
EP-208
|
20 |
5,4 |
| 3 |
203 |
19 - 304 |
17 (151) |
EP-108 |
20 |
6,4 |
| 2 |
245 |
25 - 381 |
14 (124) |
EP-210 |
20 |
5,9 |
| 3 |
245 |
25 - 381 |
20 (178) |
EP-110 |
20 |
7,3 |
| 2 |
304 |
63 - 457 |
25 (222) |
EP-213 |
29 |
17,2 |
| 3 |
304 |
63 - 457 |
30 (267 |
EP-113 |
29 |
2,0 |
| 2 |
355 |
76 - 635 |
35 (311) |
EP-216 |
31 |
25,8 |
| 3 |
355 |
76 - 635 |
40 (356) |
EP-116 |
31 |
30,8 |
|
| Просмотреть страницу каталога с информацией о механических съемниках ENERPAC POSI LOCK |

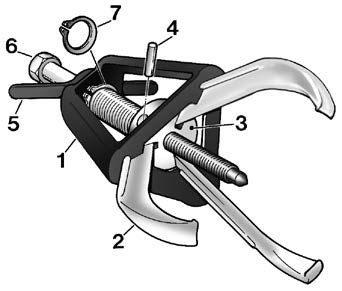

 1 Захваты механического съемника с безопасным каркасом ‘Safety Cage’ прочно держатся на детали.
2 Прочные кованые захваты обеспечивают надежный зажим.
3 Головка для захватов обеспечивают для них поворотные точки.
4 Штифт для легкого снятия и замены захватов.
5 Контроль захватов обеспечивает T-образная ручка.
6 Центрирующий винт с накатанной резьбой для более легкого приложения усилия.
7 Обжимное кольцо удерживает приводную обойму для винта, и обеспечивая его легкую замену. |
 Приспособления для валов
Защитные и удлиняющие
приспособления для
валов подходят ко всем
стандартным механическим съемникам.
Они предназначены для
защиты и увеличения
глубины захвата. |
|
Длина, мм
|
Диаметр, мм
|
Велич. удл. мм
|
Модель
|
|
25
|
19
|
9
|
EPP-4
|
|
50
|
19
|
38
|
EPX-4
|
|
31
|
22
|
12
|
EPP-6
|
|
50
|
22
|
38
|
EPX-6
|
|
31
|
25
|
12
|
EPP-10
|
|
50
|
25
|
38
|
EPX-10
|
|
50
|
35
|
21
|
EPP-1316 |
|
|
|
Длинные захваты
Длинные захваты служат для увеличения глубины захвата и ширины ручных механических съемников. С их помощью можно прилагать то же самое усилие, что и со стандартными захватами, но усилие зажатия ниже на 25%.
|
|
Ширина, мм
|
Глубина захв. мм
|
Модель
|
|
57-381
|
245
|
EP-11054
|
|
38-558
|
400
|
EP-11054L
|
|
38-762
|
508
|
EP-11354L
|
|
50-965
|
635
|
EP-11654L
|
|
25-133
|
218
|
EP-10554L*
|
* только для EPPMI-6 |
|
 Советы по применению
При определении правильного усилия для винтового механического съемника используйте следующее правило: диаметр центрирующего болта съемника должен составлять не менее половины диаметра вала, с которого снимается деталь.
Например: Деталь снимается с вала диаметром 38 мм. Потребуется съемник с диаметром центрального болта 19 мм |
|
▲Установка механического съемника Enerpac с тремя захватами EP-104 на привод агрегатов дизельного двигателя.
|

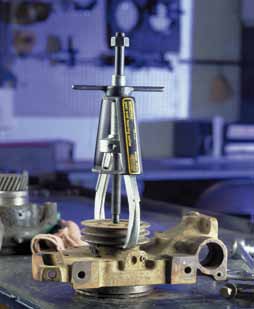

Механический винтовой съемник ENERPAC EP-204 с двумя зажимами, установленный для вытаскивания приводного шкива водяного насоса.▼
|
|
КОМПОНЕНТЫ К МЕХАНИЧЕСКИМ СЪЕМНИКАМ Posi Lock©
|
Модель No.
|
EP-104
|
EP-106
|
EP-108
|
EP-110
|
EP-113
|
EP-116
|
EP-204
|
EP-206
|
EP-208
|
EP-210
|
EP-213
|
EP-216
|
|
Компонент
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
Рама
|
EP10453
|
EP10653
|
EP10853
|
EP11053
|
EP11353
|
EP11653
|
EP20453
|
EP20653
|
EP20853
|
EP21053
|
EP21353
|
EP21653
|
|
Лапа
|
EP10454
|
EP10654
|
EP10854
|
EP11054
|
EP11354
|
EP11654
|
EP20454
|
EP20654
|
EP20854
|
EP21054
|
EP21354
|
EP21654
|
|
Держатель лап
|
EP10455
|
EP10655
|
EP10855
|
EP11055
|
EP11355
|
EP11655
|
EP20455
|
EP20655
|
EP20855
|
EP21055
|
EP21355
|
EP21655
|
|
Штырь
|
EP10456
|
EP10656
|
EP10856
|
EP11056
|
EP11356
|
EP11656
|
EP20456
|
EP20656
|
EP20856
|
EP21056
|
EP21356
|
EP21656
|
|
T-ручка
|
EP10457
|
EP10657
|
EP10857
|
EP11057
|
EP11357
|
EP11657
|
EP20457
|
EP20657
|
EP20857
|
EP21057
|
EP21357
|
EP21657
|
|
Болт
|
EP10458
|
EP10658
|
EP10858
|
EP11058
|
EP11358
|
EP11658
|
EP20458
|
EP20658
|
EP20858
|
EP21058
|
EP21358
|
EP21658
|
|
Кольцо
|
EP10459
|
EP10659
|
EP10859
|
EP11059
|
EP11359
|
EP11659
|
EP20459
|
EP20659
|
EP20859
|
EP21059
|
EP21359
|
EP21659
|
|
|
Внутренний съемник Posi Lock©
|
|
Компоненты
|
Модель
EPPMI-6
|
|
Рама
|
EP-10553
|
|
Стандартная лапа
|
EP-10554
|
|
Длинная лапа
|
EP-10554L
|
|
Штырь
|
EP-10456
|
|
T-ручка
|
EP-10457
|
|
Кольцо
|
EP-10459
|
|
Стержень направляющий
|
EP-10561
|
|
Молоток
|
EP-10562
|
|
Держатель лап
|
EP-10455
|
|
