ТРОСОВЫЕ ТЯНУЩИЕ ДОМКРАТЫ,
ТЯНУЩИЕ ТРОСОВЫЕ ДОМКРАТЫ. Идеальное решение для непрерывного подъема тяжелых грузов на большую высоту.
КЛЮЧЕВЫЕ СВОЙСТВА:
• Два размера тросов: 15,7 и 18 мм в диаметре
• Полный контроль подъема и спуска при помощи системы контроля ПСК
• Полный набор электрических и дизельных блоков питания
• Весь ряд сопутствующего оборудования и деталей
• Телескопические трубы с никелевым покрытием, предотвращают «распушевание» прядей
• Стандартная комплектация с анкерной системой подъема
• Гарантированное срабатывание операций по зажатию - разжатию
• Универсальные высокопрочные зажимы со специальным антикоррозийным покрытием
Тянущий домкрат можно рассматривать как линейную лебедку. Внутри тянущего домкрата находится пучок стальных канатов или прядей, они походят через гидравлический цилиндр, над и под цилиндром находятся анкерные системы с клинообразными зажимами, которые перехватываются за тросы. В то время как зажимы перехватывают тросы в анкерной части, цилиндр перемещается вверх и вниз, таким образом, осуществляется подъем или спуск груза.
Тянущие домкраты были впервые разработаны в начале 70-х годов, и до сих пор этот метод подъема тяжелых грузов остается самым продуманным и мощным.
Когда Enerpac впервые появился на рынке подъема тяжелых грузов, технологии тянущих домкратов находились в стадии начального формирования. Специалисты Enerpac сразу оценили потенциал и существующие недостатки системы.
Инновационный дизайн и усовершенствования конструкции помогли поставить на новый уровень надежность, срок службы, ряд выполняемых функций и безопасность этого обо-рудования. Именно поэтому тянущие домкраты серии HSL стали стандартом в сфере подъема тяжелых грузов.
|
Размер троса
|
Модель
|
Усилие кН
|
Рабочее давление бар
|
Кол-во тросов
|
Необходимая мощность кВт
|
Скорость поднятия м/ч
|
15,7 мм |
HSL300 |
300 |
115 |
3 |
5,5 |
10 |
HSL700 |
700 |
205 |
7 |
7,5 |
13 |
HSL2000 |
2.000 |
230 |
19 |
7,5 |
6 |
HSL3000 |
3.000 |
230 |
31 |
15 |
6 |
HSL5000 |
5.000 |
350 |
48 |
18,5 |
6 |
|
|
|
|
|
|
|
18 мм |
HSL450 |
450 |
170 |
3 |
5,5 |
10 |
HSL600 |
600 |
180 |
4 |
7,5 |
13 |
HSL1000 |
1.000 |
210 |
7 |
7,5 |
9 |
HSL2000 |
2.000 |
230 |
12 |
7,5 |
6 |
HSL3000 |
3.000 |
230 |
19 |
15 |
6 |
HSL4500 |
4.500 |
310 |
31 |
18,5 |
6 |
HSL6500 |
6.500 |
355 |
43 |
30 |
7 |
HSL8500 |
8.500 |
350 |
55 |
30 |
6 |
HSL10000 |
10.000 |
310 |
66 |
37 |
5 |
|
|

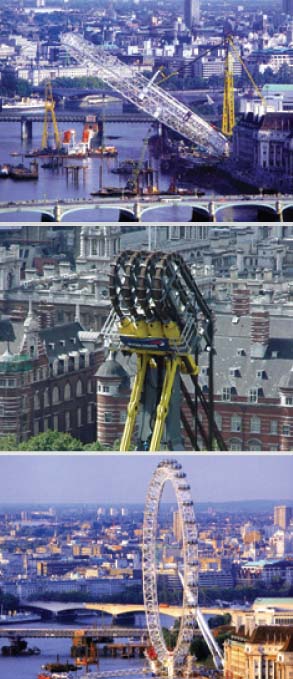

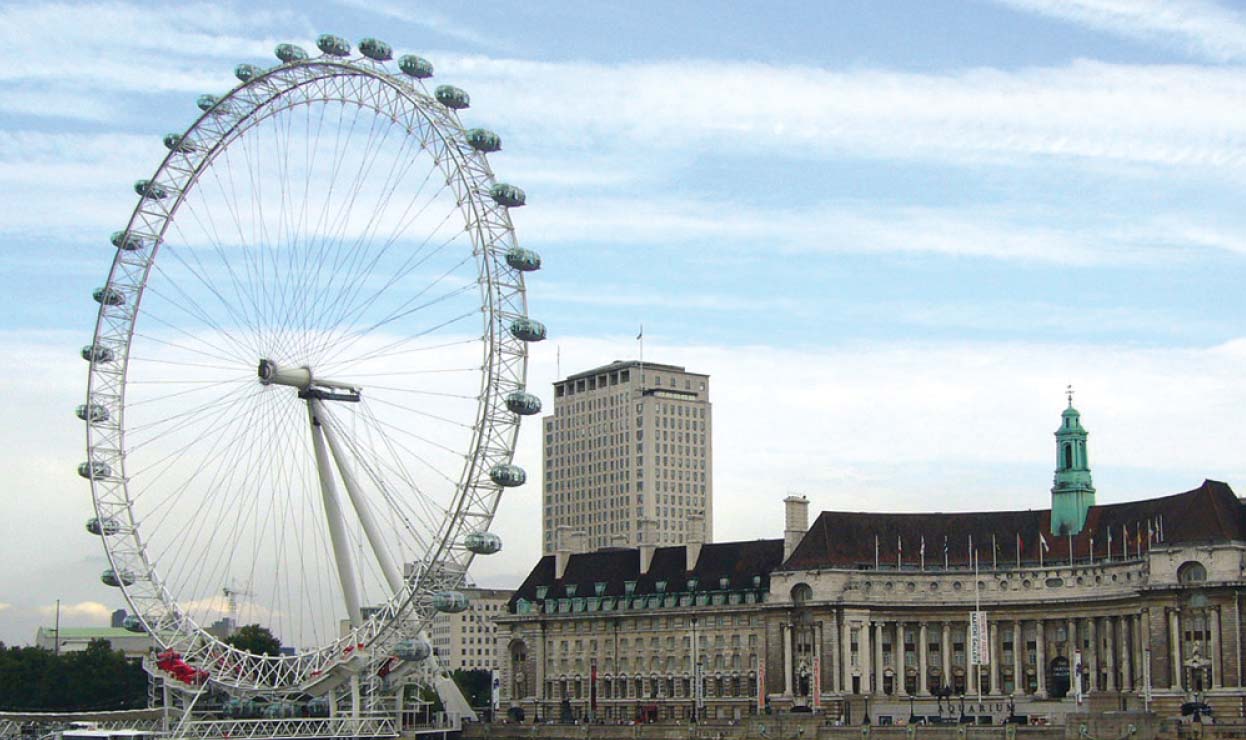

ПРОЕКТ – Лондонский глаз
РАСПЛОЖЕНИЕ – Лондон, Англия
ГОД – 1999
ОБОРУДОВАНИЕ - Тянущие домкраты высокого тоннажа серия HSL
Для невероятно сложной задачи подъема «Лондонского глаза» в срок для празднования наступления нового тысячелетия требовалось инновационное подъемное оборудование. При помощи тянущих домкратов серии HSL удалось успешно поднять самое высокое в мире (135 метров) колесо обозрения, которое заняло достойное место в силуэте города.
|

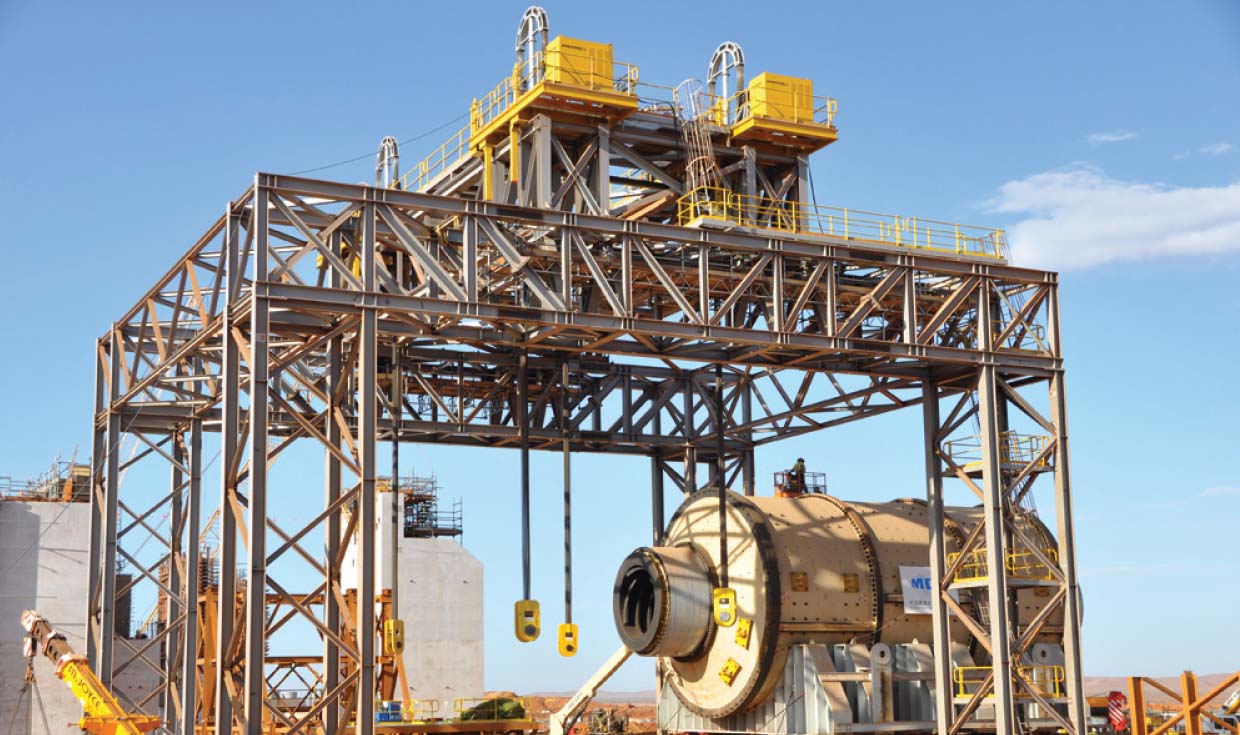

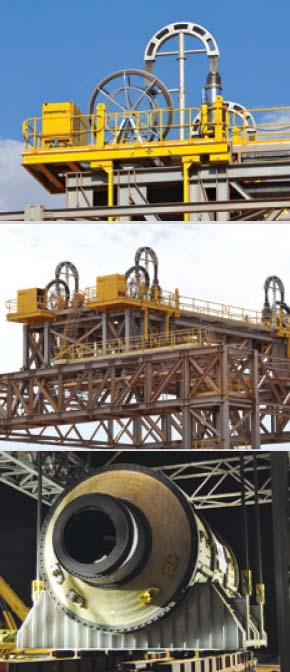

ПРОЕКТ – Сино, железная руда
РАСПЛОЖЕНИЕ – Кейп Престон, Австралия
ГОД – 2009
ОБОРУДОВАНИЕ - Тянущие домкраты высокого тоннажа HSL
Тянущие домкраты высокого тоннажа от Enerpac применялись для того, чтобы построить самую крупную в Австралии фабрику по добыче и переработке магнитного железняка. Дробилки для железной руды в 800 и 1400 тонн попарно поднимались, а затем опускались на основания (21 метр над землей) при помощи тянущих домкратов Enerpac.
|

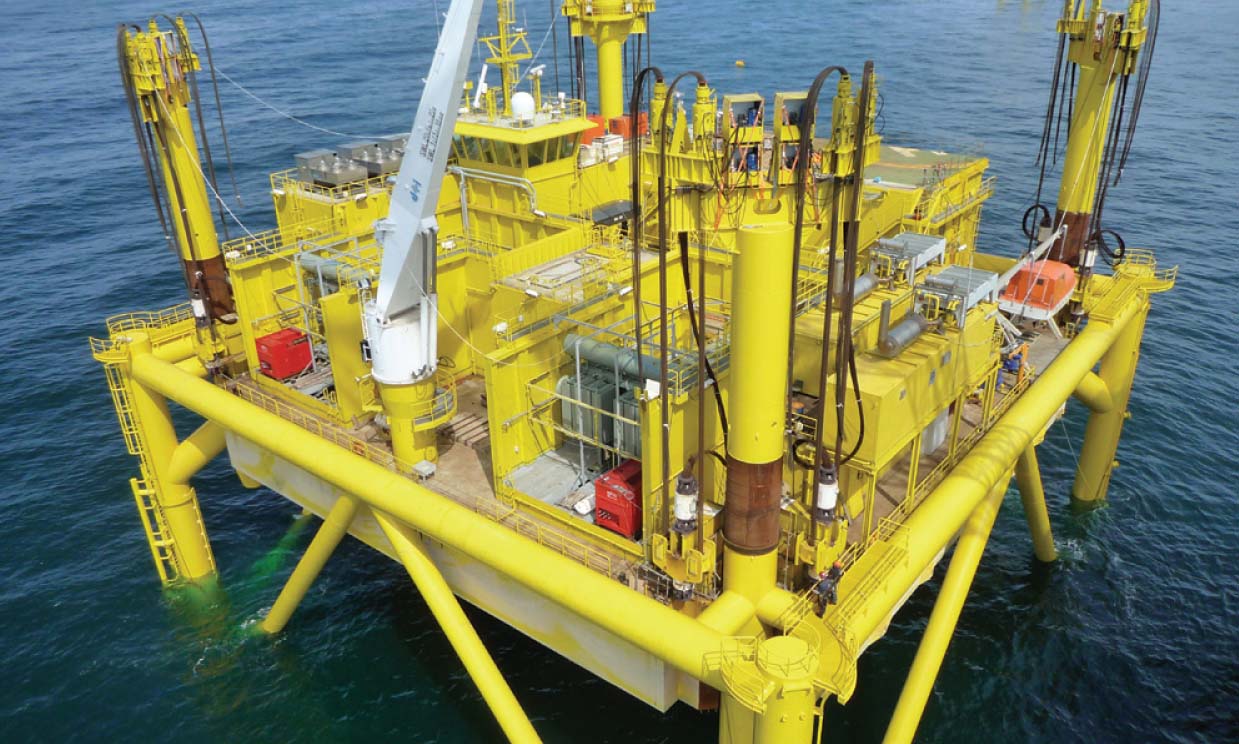

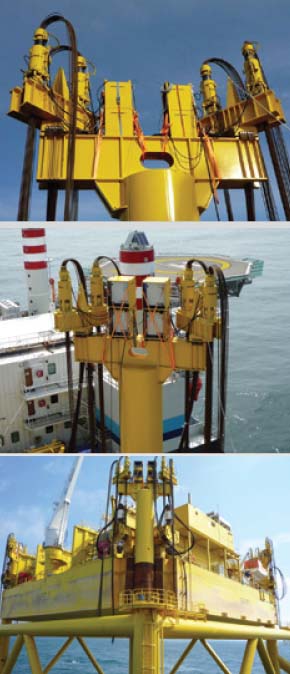

ПРОЕКТ – Восстановление платформы
РАСПЛОЖЕНИЕ – Германия
ГОД – 2010
ОБОРУДОВАНИЕ - Тянущие домкраты высокого тоннажа серии HSL
Нестабильное положение спасательной платформы в оффшоребыло опасным для всей конструкции в целом. Enerpac предоставил подрядчику целостное решение по полному восстановлению изначального положения платформы, а именно безопасный подъем части конструкции. Enerpac поставил 16 тянущих домкратов и 120 тонн сборных конструкций. При помощи этого оборудования удалось успешно поднять и закрепить платформу на требуемой высоте.
|

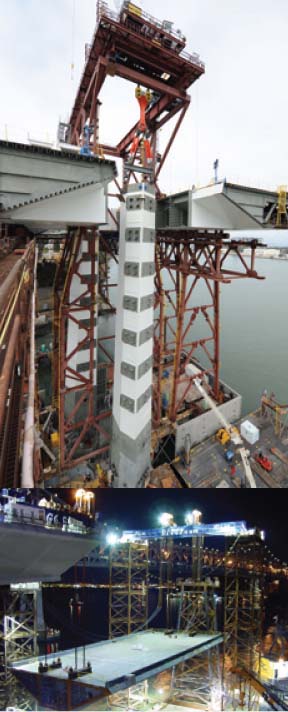

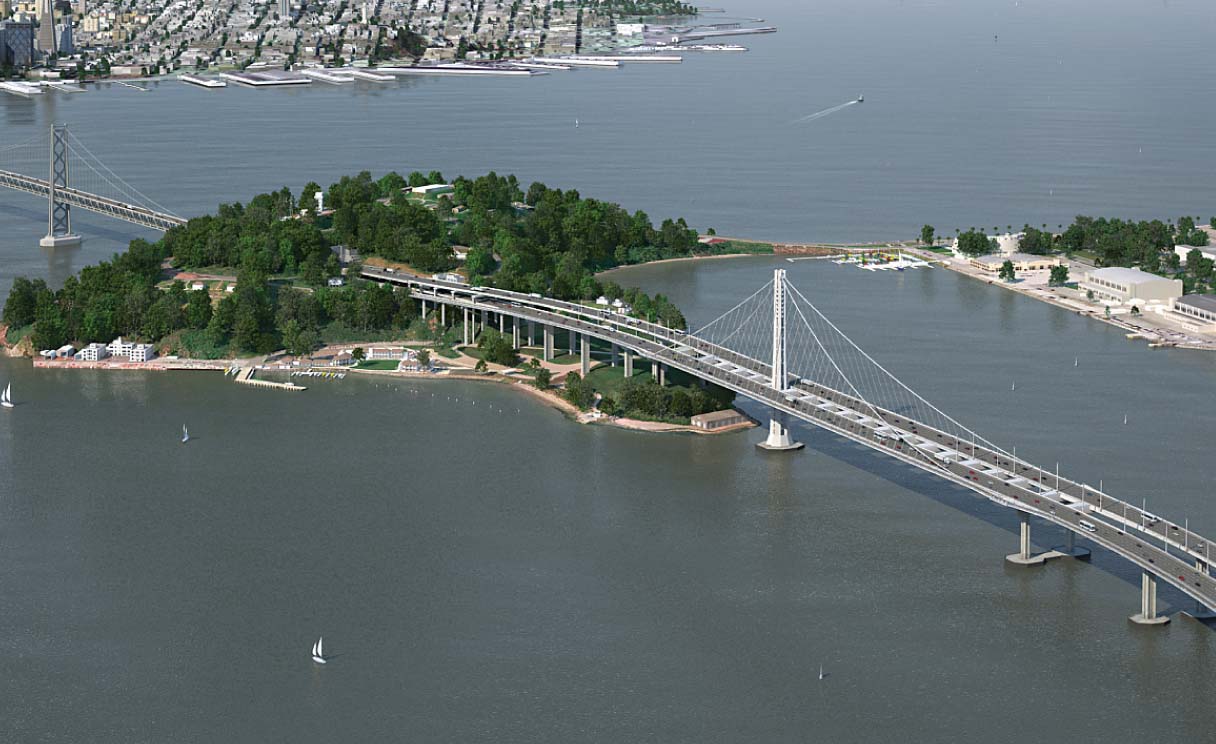

ПРОЕКТ – Мост Бэй, Сан-Франциско, Окленд
РАСПЛОЖЕНИЕ – Сан-Франциско, Калифорния, США
ГОД – 2005-2013
ОБОРУДОВАНИЕ - Тянущие тросовые домкраты высокого тоннажа серии HSL, система синхронного подъема ESS
Мост Бэй в Сан-Франциско строится при помощи «шедевров» гидравлики от Enerpaс: тянущих домкратов и систем синхронного подъема. Это оборудование использовалось для возведения ключевых точек моста. Переходный сегмент весом 1800 тонн был поднят с баржи и поднят на уровень мостового полотна при помощи нескольких тянущих домкратов на 300 тонн. Этот сегмент связывает восточную воздушную трассу с сегментом, закрепляющим несущий кабель висячего моста у балки жёсткости. Для того чтобы поднять пилон, были использованы тянущие домкраты на 650 тонн, затем сегмент выровняли при помощи 4-х точечной системы синхронного подъема.
|
ПРОЕКТ – Угольная электростанция TS
РАСПЛОЖЕНИЕ – Гора Battle, Невада, США
ГОД – 2007
ОБОРУДОВАНИЕ - Портальные системы серии SBL, тянущие тросовые домкраты высокого тоннажа серии HSL.
Угольная электростанция, домкраты серии HSL использовались для того, чтобы поднять мо-дули двигателя поезда (до 250 тонн) на высоту 14 метров. Самоходная гусеничная платформа портальной системы SBL1100 располагалась вдоль турбины, подъем на 70 метров.
|
ПРОЕКТ – Терминал Adriatic LNG
РАСПЛОЖЕНИЕ – Порто Леванте, Италия
ГОД – 2007
ОБОРУДОВАНИЕ - Система перемещения серии HSK, тянущие домкраты серии HSL
Возведение первого в мире строения такого типа, построенного с использованием 90 000 м3 цемента и 30 000 тонн стали, требовало такой системы перемещения, которая смогла бы работать в таких экстремальных условиях. Система перемещения серии HSK в тандеме с тянущими домкратами высокого тоннажа серии HSL стали тем самым решением, благодаря которому стало возможно компенсировать перемещение по неровной земле и поднимать модули и оборудование весом до 3000 тонн.
|
|
|
|
