ПОРТАЛЬНЫЕ СИСТЕМЫ. ПОРТАЛЬНЫЕ КРАНЫ
Широкий ряд гидравлических портальных систем (портальных кранов) для самых сложных подъемных работ.
КЛЮЧЕВЫЕ СВОЙСТВА:
• Гидравлика и электрика не зависят друг от друга
• Беспроводная система контроля Intellidrive
• Самоходные колеса и гусеницы
• Складной кран на SBL1100
Там, где обычный подъемный кран просто не поместится, и есть необходимость работать с подвесными конструкциями (невозможная задача для кранов), самый быстрый и эффективный способ для подъема и позиционирования тяжелых грузов – это гидравлические портальные системы.
В комбинации с рельсами, портальные краны также могут стать надежным и мощным (гигантские объемы всего за один подъем) способом перемещения тяжелых грузов,
Enerpac предлагает две серии гидравлических портальных систем: привлекательная по цене серия SL предлагает оборудование с базовой мощностью и базовой системой управления; серия SBL обеспечивает мощность до 1000 метрических тонн и возможность поднимать груз в три этапа.
Для того чтобы обеспечить максимальный уровень стабильности и безопасности, вся пор-тальная система (конструкция + система управления) подгоняется под определенную за-дачу, таким образом, каждая система обладает уникальным набором технических харак-теристик.
|
Модель портальной системы |
Значение |
SL60 |
SL125 |
SBL500 |
SBL1000 |
SBL1100 |
|
|
|
|
|
|
Размеры (мм) |
|
|
|
|
|
Высота при транспортировке |
2.034 |
2.762 |
3.051 |
3.053 |
2.244 |
Высота в слож. состоянии |
1.997 |
2.700 |
2.980 |
2.982 |
4.370 |
1ая ступень подъема |
3.387 |
4.635 |
4.950 |
4.942 |
7.004 |
2ая ступень подъема |
4.956 |
6.700 |
6.850 |
6.852 |
9.668 |
3я ступень подъема |
отсутствует |
отсутствует |
8.560 |
8.562 |
12.002 |
|
|
|
|
|
|
Скорость работы |
|
|
|
|
|
Высокая скорость подъема |
- |
12 минут |
15 минут |
15 минут |
30 минут |
Низкая скорость подъема |
11 минут |
24 минуты |
30 минут |
30 минут |
60 минут |
Скорость опускания |
5 минут |
12 минут |
15 минут |
15 минут |
30 минут |
Скорость перемещения |
25 м/ч |
25 м/ч |
25 м/ч |
25 м/ч |
25 м/ч |
|
|
|
|
|
|
Грузоподъемность (на 4 точки) |
|
|
|
|
|
1ая ступень подъема кН |
600 |
1.250 |
5.100 |
8.984 |
10.476 |
2ая ступень подъема кН |
600 |
1.250 |
5.100 |
5.807 |
6.748 |
3я ступень подъема кН |
отсутствует |
отсутствует |
2.940 |
3.176 |
3.764 |
|
|
|
|
|
|
Масса 1 точки кг. |
1.050 |
2.130 |
5.800 |
8.550 |
11.950 |
|
|
|
|
|
|
Потребление энергии |
380/480 VAC 50/60Hz 7,5A/Unit |
380/480 VAC 50/60Hz 7,5A/Unit |
380/480 VAC 50/60Hz 16A/Unit |
380/480 VAC 50/60Hz 16A/Unit |
380/480 VAC 50/60Hz 16A/Unit |
|
|
|
|
|
|
Двухступенчатый цилиндр |
√ |
√ |
- |
- |
- |
Треххступенчатый цилиндр |
- |
- |
√ |
√ |
√ |
Поперечная балка |
- |
- |
√ |
√ |
√ |
Механическая блокировка |
- |
- |
√ |
√ |
√ |
Складная балка |
- |
- |
- |
- |
√ |
Боковое перемещение (электродвигатель) |
Опция |
Опция |
Опция |
Опция |
Опция |
Автономная система |
√ |
√ |
√ |
√ |
√ |
Рельсовый трек |
Опция |
Опция |
Опция |
Опция |
Опция |
Проушины |
Опция |
Опция |
Опция |
Опция |
Опция |
Self propelled wheels |
√ |
√ |
√ |
- |
- |
Self propelled roller track |
- |
- |
- |
√ |
√ |
Беспроводная система контроля |
√ |
√ |
√ |
√ |
√ |
Автоматическая система контроля синхронизации и перегрузки |
Опция |
√ |
√ |
√ |
√ |
|
|

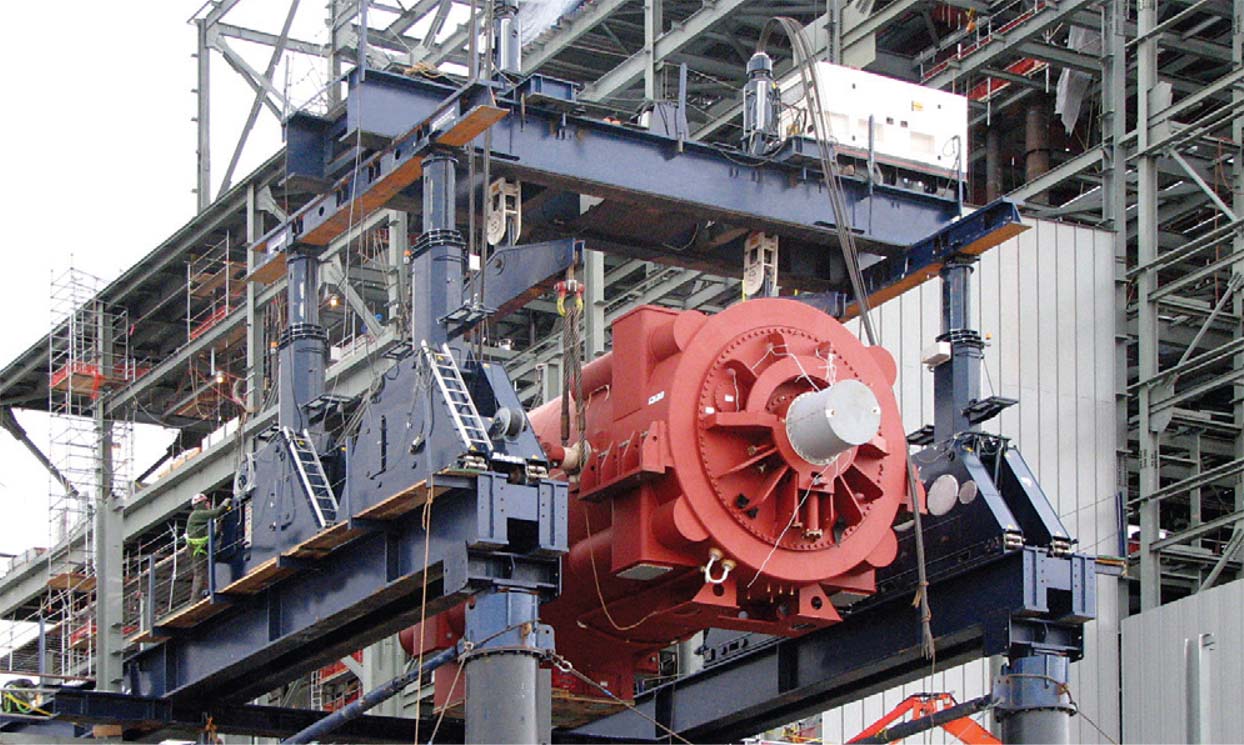

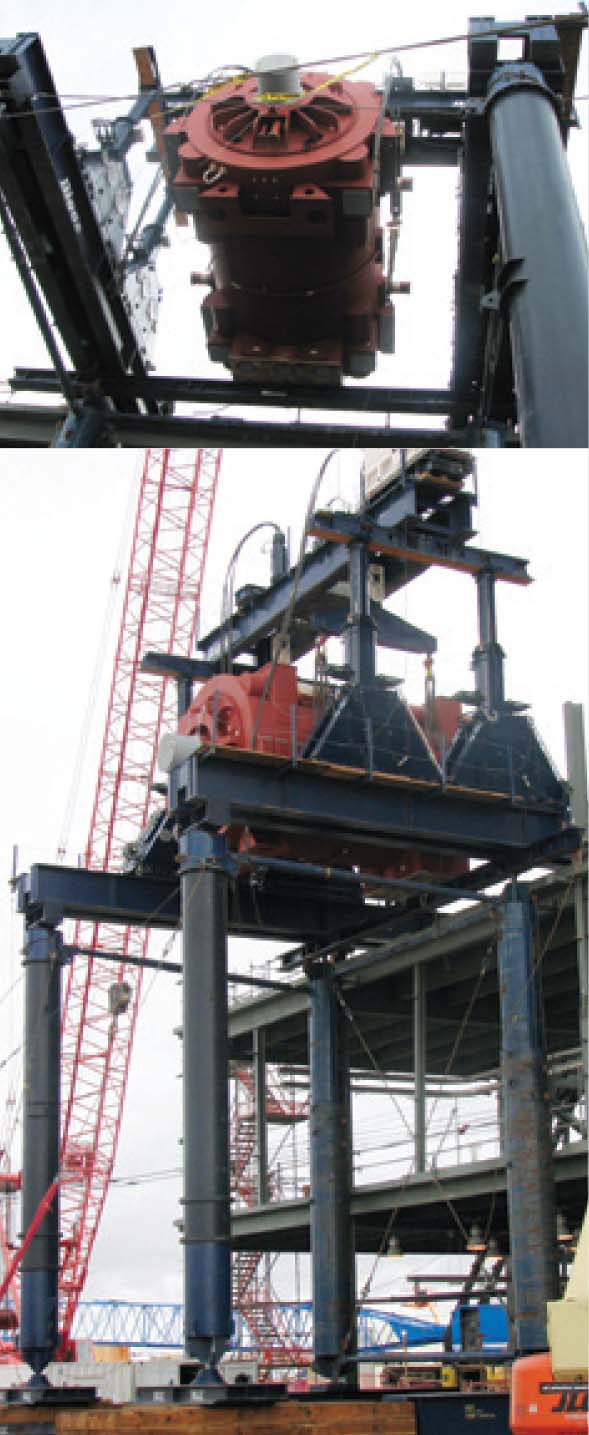

ПРОЕКТ – Угольная электростанция TS
РАСПЛОЖЕНИЕ – Гора Battle, Невада, США
ГОД – 2007
ОБОРУДОВАНИЕ - Портальные системы серии SBL, тянущие тросовые домкраты высокого тоннажа серии HSL.
Угольная электростанция, домкраты серии HSL использовались для того, чтобы поднять мо-дули двигателя поезда (до 250 тонн) на высоту 14 метров. Самоходная гусеничная платформа портальной системы SBL1100 располагалась вдоль турбины, подъем на 70 метров.
|
|
|
|
|
|
