ИНФОРМАЦИЯ О КЛАПАНАХ



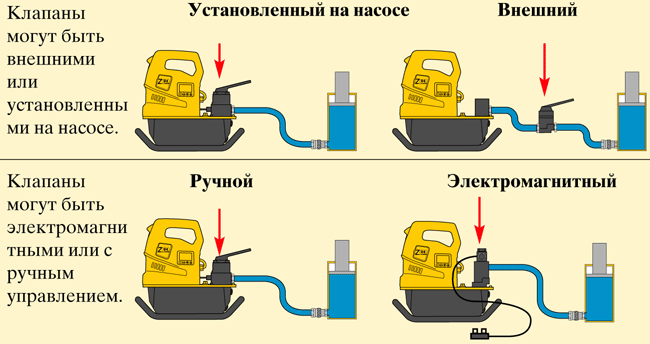

Клапаны управления потоком.

Ходы

Масляные отверстия в клапане.

3-ходовый клапан имеет 3 отверстия: давление (P), емкость (T), выдвижение (A).

4-ходовый клапан имеет 4 отверстия: давление (P), емкость (T), выдвижение (A), возврат (B).

Цилиндры одностороннего действия требуют 3-ходовой клапан и при некоторых условиях могут работать с 4-ходовым. Цилиндры двустороннего действия требуют 4-ходовой клапан, обеспечивающего контроль потока для каждого порта цилиндра.

Позиции

Количество положений переключателя. 2-позиционный клапан имеет возможность только выдвигать и возвращать цилиндр. Для того, чтобы иметь возможность удерживать цилиндр без движения, необходима 3-я позиция.

 Конструкция центральной позиции

Центральная позиция – позиция, обеспечивающая отсутствие движения гидравлического компонента (цилиндра или инструмента).

Наиболее распространенная конструкция – Тандемный центр. Она позволяет удерживать цилиндр и при этом разгружает насос. Тепловыделение в этом случае наименьшее.

Следующая по распространенности конструкция – Закрытый центр, используемая для независимого контроля систем с несколькими цилиндрами. Она также позволяет удерживать цилиндр, но запирает насос, изолируя его от системы. Использование этого типа клапана требует дополнительных средств охлаждения насоса.

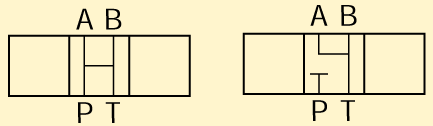

Существует множество других типов клапанов, таких, как с Открытым и Поточным Центром. Они обычно используются в комплексных гидросистемах.





 3-ходовые клапаны используются с цилиндрами одностороннего действия.



 4-ходовые клапаны используются с цилиндрами двустороннего действия.

Выдвижение Масло течет из порта давления насоса Р в порт цилиндра А: шток выдвигается.

Выдвижение Масло течет из порта давления насоса Р в отверстие цилиндра А, а из отверстия цилиндра В – в емкость Т.

Удержание Масло течет из порта насоса Р в емкость Т. порт цилиндра А закрыто: шток сохранят свое положение.

Удержание Масло течет из порта насоса Р в емкость Т. Порты цилиндра А и В закрыты: шток сохранят свое положение.

Возврат Масло течет из отверстия давления насоса Р и порта цилиндра А в емкость Т: шток возвращается.

Возврат Масло течет из отверстия давления насоса Р в порт цилиндра В, а из отверстия цилиндра А – в емкость Т: шток возвращается.
