Основы работы гидравлики

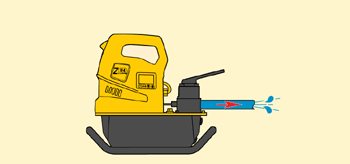

Поток.

Насос создает поток.

Давление.

Насос создает поток. Давление создается, когдаесть сопротивление потоку.

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------



Закон Паскаля.

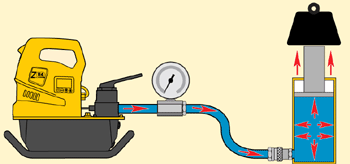

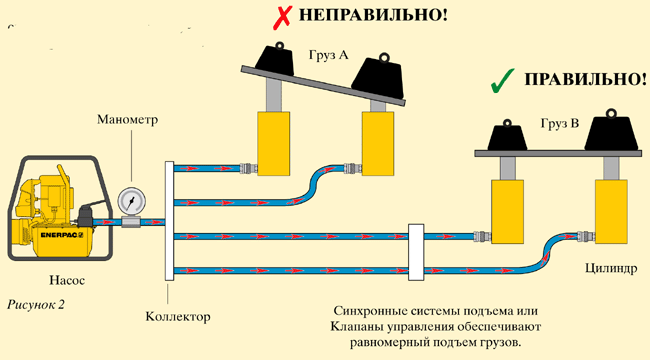

Давление, приложенное к любой точке замкнутой жидкости, распределяется равномерно по всем направлениям. (Рис.1). Это означает, что при использовании более одного цилиндра каждый цилиндр будет поднимать груз с собственной скоростью в зависимости от того, какой груз поднимается в данной точке. (Рис. 2).

 Цилиндры с более легким грузом будут двигаться в первую очередь, а самые тяжелые грузы будут подниматься в последнюю очередь (груз A) при условии, что цилиндры одинаковой мощности.

 Чтобы цилиндры функционировали равномерно, требуется использование клапанов управления (см. раздел «Клапаны») или синхронных систем подъема (см. раздел «Цилиндры») (груз В).

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------

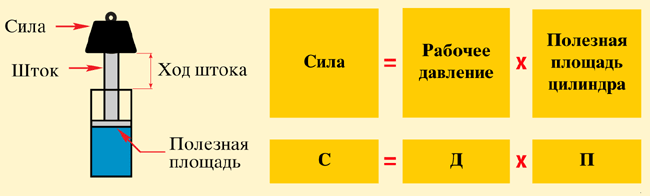

Сила. Сила, которую может приложить гидроцилиндр, равна давлению, умноженному на полезную площадь цилиндра (см. таблицы выбора цилиндров).

Используйте эту формулу для определения силы, давления или полезной площади, когда остальные 2 переменные известны.

Пример 1

Какую силу может приложить цилиндр RC-256 с полезной  площадью 33,2 см2 при давлении 700 бар?

Сила = 7000 Н/см2 x 33,2 см2 = 232400 Н = 232,4 кН



Пример 2

Какое давление потребуется цилиндру RC-256 для подъема 10000 кг?

Давление = 10000 x 9,8 Н /33,2 см2 = 2951,8 Н/см2 = 295,2 бар.



Пример 3

Цилиндру RC-506 требуется приложить силу 380.000 Н. При каком давлении это возможно?

Давление = 380.000 Н /71,2 см2 = 5337 Н/см2 = 534 бар.



Пример 4

Четырем цилиндрам RC-256 требуется приложить силу 900.000 Н. При каком давлении это возможно?

Давление = 900.000 Н/(4 x 33,2 см2) = 6777,1 Н/см2 = 678 бар.

Помните, что так как используется 4 цилиндра, нужно умножать полезную площадь одного цилиндра на число цилиндров.



Пример 5

Цилиндр CLL-1506 используется с источником питания, способным дать давление 500 бар. Какую теоретическую силу может приложить этот цилиндр?

Сила = 5000 Н/см2 x 198,6 см2 = 993000 Н = 993 кН.

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------

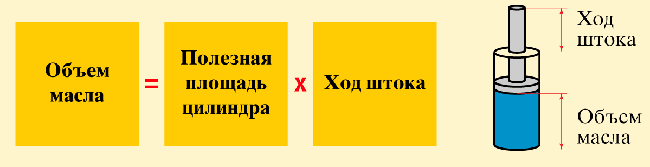

Полезный объем масла. Объем масла, требуемый цилиндру, равен полезной площади, умноженной на ход штока. Это теоретические примеры, которые не берут в расчет то, что масло имеет свойство сжиматься при высоком давлении.

Внимание! Масло Enerpac сжимается на 2,28% при 350 бар и на 4,1% при 700 бар.

Пример 1:

Какой объем масла требуется цилиндру RC-2510 с полезной площадью 33,2 см2 и ходом штока 261 мм?

Объем масла = 33,2 см2 x 26,1 см = 866,5 см3



Пример 2:

Цилиндр RC-1014 имеет полезную площадь 14,5 см2 и ход штока 356 мм. Сколько потребуется масла?

Объем масла = 14,5 см2 x 35,6 см = 516,2 см3



Пример 3:

Цилиндр CLL-6006 имеет полезную площадь 854,8 см2 и ход штока 150 мм. Сколько потребуется масла?

Объем масла = 854,8 см2 x 15 см = 12 822 см3



Пример 4:

Используется 4 цилиндра RSM-500. Каждый имеет полезную площадь 62,1 см2 и ход штока 16 мм. Сколько потребуется масла?

Объем масла = 62,1 см2 x 1,6 см = 99,4 см3 для каждого цилиндра

Умножьте это число на 4 и получите искомый объем: 398 см3

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------

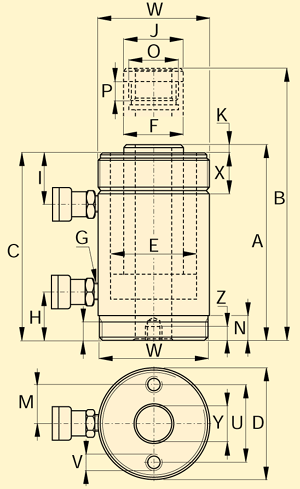

Обозначения размеров цилиндров. Размеры, указанные в таблицах выбора, на соответствующих рисунках имеют обозначения от A до Z1.

A = Высота цилиндра

B = Высота цилиндра в выдвинутом положении

C = Длина корпуса цилиндра

D = Внешний диаметр цилиндра

D1 = Ширина цилиндра

E = Внутренний диаметр цилиндра

F = Диаметр штока

G = Резьба масляного входа

H = От нижней части цилиндра до выдвижного отверстия

I = От верхней части цилиндра до возвратного отверстия

J = Внешний диаметр опорной головки

K = Выступ штока в возвращенном положении

L = От центра штока до края основания

M = От монтажных отверстий до центра штока

N = Длина наименьшей части цилиндра

O = Отверстие в штоке или резьба опорной головки

P = Длина резьбы на штоке

Q = Внешняя резьба штока

U = Расстояние между монтажными отверстиями

V = Резьба монтажных отверстий

W = Внешняя резьба цилиндра

X = Длина внешней резьбы цилиндра

Y = Диаметр центрального отверстия

Z = Внутренняя резьба основания

Z1 = Глубина внутренней резьбы основания

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------

Единицы измерения.

Все величины в каталоге указаны в одинаковых единицах измерения. Этот подраздел поможет Вам перевести их в другие системы единиц.

Все значения, указанные в тоннах в этом каталоге, служат исключительно для определения класса цилиндров. Для расчетов используйте данные, указанные в кН. Замечание: в каталоге под словом «тонна» имеется в виду метрическая тонна.

Давление:

1 psi = 0,069 бар

1 бар = 14,50 psi = 9,8 Н/см2 = 100.000 Па

1 кПа = 0,145 psi

Объем:

1 дюйм3 = 16,387 см3

1 см3 = 0,061 дюйм3

1 литр = 61,02 дюйм3  = 0,264 галлон

1 галлон = 3785 см3

США = 3,785 л = 231 дюйм3

Масса:

1 фунт = 0,4536 кг

1 кг = 2,205 фунта

1 метрическая тонна = 2205 фунта = 1000 кг

1 тонна = 2000 фунтов = 907,18 кг

Температура:

Для перевода °C в °F:

T°F = (T°C x 1,8) + 32

Для перевода °F в °C:

T°C = (T°F – 32) . 1,8

Другие единицы:

1 дюйм = 25,4 мм

1 мм = 0,039 дюйм

1 дюйм2 = 6,452 см2

1 см2 = 0,155 дюйм2

1 л/с = 0,746 кВт

1 кВт = 1,359 л/с

1 Нм = 0,73756 фут/фунта

1 фут-фунт = 1,355818 Нм

1 кН = 225 фунтов
