СИСТЕМА ДЛЯ СИНХРОННОГО УПРАВЛЕНИЯ ЦИЛИНДРАМИ,ПОЗИЦИОНИРОВАНИЕ ОБЪЕКТОВ С ПОМОЩЬЮ КРАНА

Система для синхронного управления цилиндрами, подъема и выравнивания объектов с помощью крана.• Высокоточное вертикальное и горизонтальное выравнивание
груза с использованием одного крана
• Снижает риск повреждения при колебании каната от внезапной остановки/запуска крана
• Значительно повышает скорость работы и безопасность
операторов
• Работа в гораздо меньшей степени зависит от погодных условий
• Компьютерная гидравлическая система превращается в
высокоточную систему позиционирования и подъема грузов
• Высокая точность работы (+/- 1,0 мм)
• Тягово-толкательные цилиндры двустороннего действия
(рабочее давление 700 бар) с предохранительным клапаном для дополнительного обеспечения безопасности в случае разрыва шланга или поломки соединительных элементов
• Низкая стоимость по сравнению с обычными системами позиционирования грузов
Варианты управления и регулирования системы:
• Ручной контроль: регулировка хода штока и функции предупреждения
• Расширенное ручное управление: регулировка хода штока, отображение нагрузки и хода штока и функции предупреждения
• Управляющий модуль PLC: полностью контролируемая система с программированием при помощи сенсорного дисплея и беспроводного дистанционного управления, а также функции предупреждения
• По вопросам величины хода, грузоподъемности или вариантов управления обращайтесь в компанию Enerpac.
Области применения и функции систем SyncHoist:
Функции
• Высокоточное позиционирование грузов
• Предварительно запрограммированные позиционирование, наклон и выравнивание
• Балансировка - определение центра тяжести
Области применения
• Позиционирование элементов крыш, бетонных конструкций, металлоконструкций
• Позиционирование турбин, трансформаторов, твэлов
• Точное нагружение механизмов, замена мельничных валков, замена подшипников
• Точное позиционирование трубопроводов, предохранительных клапанов
• Позиционирование и выравнивание
Три варианта контроля и управления системы
1. Ручной контроль

• Контроль штока
• Системные предупреждения:
– уровень масла, индикация фильтра, термозащита двигателя
2. Расширенный ручной контроль
• Контроль штока
• Отображение хода штока и нагрузки
• Системные предупреждения:
– настройка контроля максимальной нагрузки на цилиндр
– уровень масла, индикация фильтра, термозащита двигателя
3. Микропроцессорное управление
• Сенсорный экран
• Удаленный беспроводный пульт
• Мониторинг нагрузки и штока
• Расчет нагрузки (центра тяжести)
• Программируемое перемещение и сохранение информации
• Системные предупреждения:
– настройка контроля максимальной нагрузки на цилиндр
– контроль хода и положения
– уровень масла, индикация фильтра, термозащита двигателя.

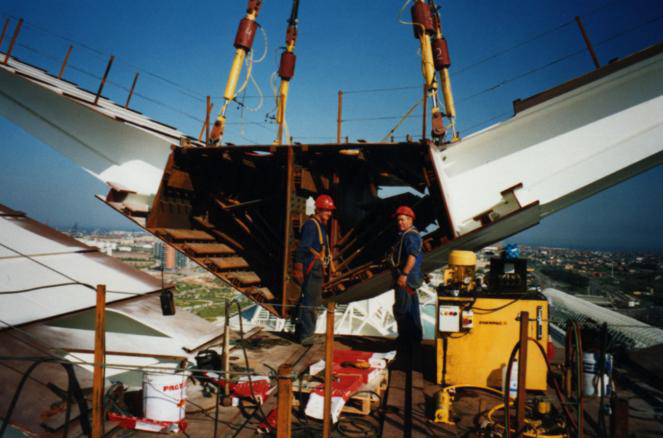

Система в работе►Построение зданий по проектам архитектора Santiago Calatrava часто нуждается в новых
технических решениях. Система Enerpac SyncHoist является одним из них. Она использовалась для позиционирования крыши Дворца Искусств в Валенсии (Испания). Фрагменты поднимались с земли и позиционировались четырьмя цилиндрами,
находясь под постоянным пристальным
мониторингом системы.
Система в работе►Абсолютно синхронное бланси-рование: Надстройка военного корабля весом более 600 тонн устанавли-вается на корпус с использо-ванием гидравличе-ской системы SyncHoist. Система в работе►Мостовые пролеты поднимаются с земли при помощи 4-точечной системы SyncHoist с полностью
контролируемыми цилиндрами.
