СИСТЕМА ДЛЯ СТУПЕНЧАТОГО ПОДЪМА ОБЪЕКТОВ. ENERPAC BLS

Система  для синхронного ступенчатого подъема объектов
  • Высокоточная система горизонтального и вертикального позиционирования объектов с помощью ступенчатого перемещения
  • Незаменима там где нет возможности использовать краны и балки
  • Значительно повышает скорость работы и безопасность рабочих
  • Высокая точность позиционирования 1 мм
  • Система цилиндров двухстороннего действия с демпфирующими клапанами на случай повреждения шлангов
  • Значительное сокращение затрат на проведение сложных монтажных работ
  • Максимальное рабочее давление 700 бар
  • Высота подъема
    Цилиндры ступенчатого подъема позволяют преодолеть обычные ограничения на высоту подъема которые накладываются длиной хода штока цилиндра. Крупные объекты, такие как нефтяные резервуары, можно поднимать, удерживать и опускать при необходимости, не прибегая к помощи крана.
    Примеры использования подъемных систем с платформой
      Во многих случаях при подъеме ход цилиндра недостаточен для подъема на нужную высоту. Существует прямая зависимость между длиной хода штока и высотой цилиндра в сложенном положении. Это соотношение часто не позволяет установить цилиндр со штоком подходящей длины в требуемом для правильного подъема груза положении. В случае таких ограничений может статься, что ступенчатый подъем будет единственным выходом.
     Ступенчатый подъем - это процесс, при котором груз поднимается до максимальной возможной высоты и затем "подпирается", фиксируется временной опорой в этом положении. После того, как груз зафиксирован,
    шток отводится назад, временная опора подводится под цилиндр, и весь цикл повторяется. Ступенчатый подъем
    позволяет поднять груз на высоту, многократно превышающую величину хода штока, и ограничением может быть только прочность и устойчивость временной опоры.
      Цилиндры серии BLS снабжены приспособлением, которое облегчает промежуточную фиксацию груза, создавая точки опоры как для груза, так и для штока.
    Принцип работы системы

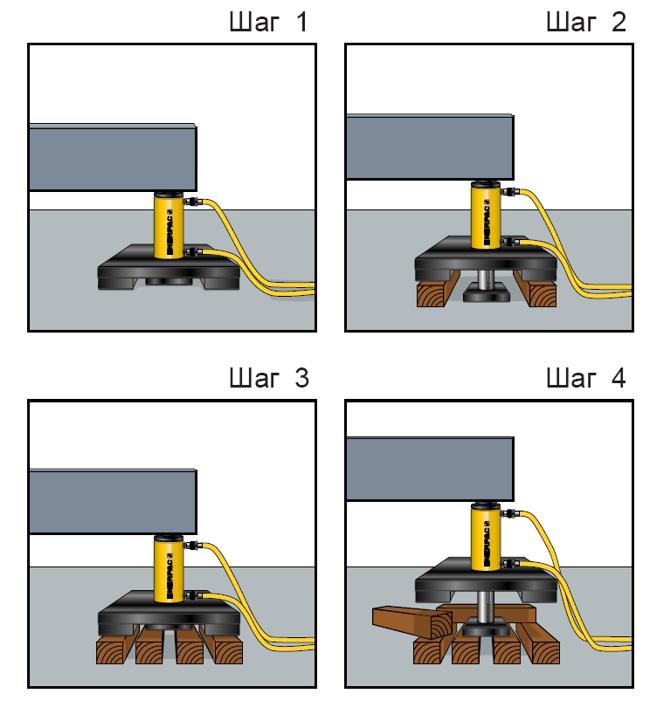

    Последовательность действий при
    ступенчатом подъеме
    Шаг 1: Цилиндр ступенчатого подъема
    помещается на прочную опору под
    грузом (шток втянут).
    Шаг 2: Шток выдвигается, приподнимая груз и создавая зазор для вставления двух наружных блоков
    под распределительную плиту.
    Шаг 3: Шток отводится назад, освобождая место для помещения центральных блоков, которые послужат опорой плите штока при следующем
    выдвижении.
    Шаг 4: Шток выдвигается, приподнимая груз, и освобождает место для размещения двух новых блоков, которые укладываются крест-
    накрест под распределительную плиту.

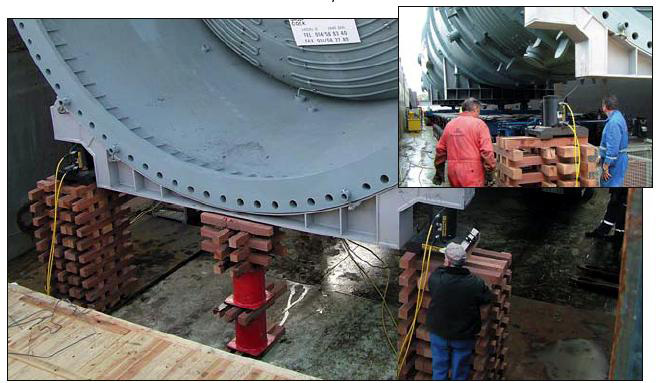

    Система в работе►Этот 55-метровый абсорбер поднимался с помощью гидравлики для транспортировки кораблем. Из-за невозможности использования кранов синхронная система подъема с платформами Enerpac, контролируемая
    модулем PLC, стала идеальным решением.

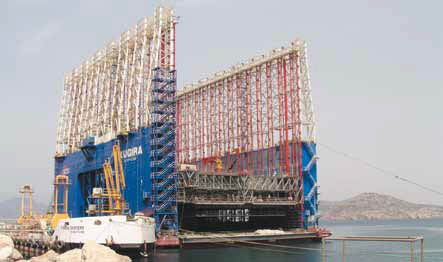

    ►Гидравлическое перемещение под контролем ПЛК: Системы поступенчатого подъема Enerpac
    поднимает и опускает солнцезащитный навес над местом отливки крупнейших в мире бетонных блоков с точностью 1,0 мм при помощи 30 подъемных устройств, соединенных в единую систему. Каждое подъемное устройство состоит из двух 70-тонных цилиндров двустороннего действия и
    двух 20-тонных опорных цилиндров.
    ►Типичный пример отдельно сконструированной под заказчика системы Enerpac для подъема 360-тонного деревянного моста в Аккервинде,
    Нидерланды.
