Инструмент для механического восстановления поверхности фланцев
Безопасное, эффективное и тщательное восстановление плоских поверхностей трубных фланцев.
Облегчает восстановление поверхностей – ручной инструмент можно использовать в любых условиях, поскольку для его работы не требуется электропитания и подачи воздуха или жидкости
• Легкий и переносной (масса инструмента с чемоданом - 15 кг)
• Регулируемая режущая головка для восстановления плоских поверхностей трубных фланцев с наружным диаметром фланцев 25,4 - 304,8 мм [1 - 12 дюймов]
• Сменные разжимные цанговые патроны для установки в трубах с внутренним диаметром 25,4 - 152,4 мм [1-6 дюймов] позволяют пользователю работать с самыми различными типами фланцев, практически не теряя времени на перенастройку инструмента
• Сменные направляющие винты позволяют выполнить восстановление поврежденных поверхностей фланцев с соединительным выступом (RF), плоских фланцев (FF) и фланцев под линзообразные уплотнительные кольца
• Основание инструмента автоматически центрируется с помощью разжимного патрона, обеспечивая точную концентрическую обработку.
|
Диапазон диаметров фланцев
|
Модель |
Внутренний диаметр труб |
Масса |
(мм) |
(mm) |
(кг) |
25.4 - 304.8
|
FF-120
|
25.4 - 152.4
|
6.8
|
|
Поставляется в чемодане на колесиках. Инструмент FF-120 поставляется с чемоданом для транспортировки, вес инструмента в чемодане составляет всего 15 кг. Для транспортировки, настройки и проведения работ достаточно одного техника. В комплект поставки входят: Комплект FFL с фиксаторами, резиновыми кольцами и удлинительными вставками. Комплект FSS с подающими винтом и гайкой ½”-20 UN для получения поверхности с коэффициентом
шероховатости Ra в диапазоне 1,6 - 2,4 μ. Комплект FSF с подающими винтом и гайкой ½”-11 UNF для получения поверхности с коэффициентом шероховатости Ra в диапазоне 3,2 - 6,3 μ.

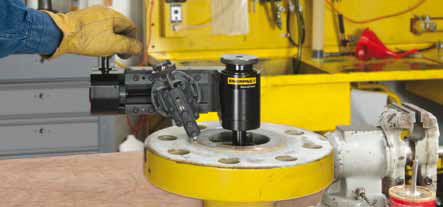

Инструмент для механического восстановления поверхности фланцев Enerpac QuickFace. Портативный инструмент с ручным приводом позволяет безопасно и без излишних усилий восстанавливать даже самые труднодоступные фланцы.
Облегчает восстановление поверхностей. Простое и экономичное решение – один работник с инструментом FF-120 вместо двух работников с тяжелым оборудованием, компрессором и портативным генератором. FF-120 имеет сменные направляющие винты, позволяющие восстанавливать поврежденные поверхности плоских фланцев, фланцев с соединительным выступом и фланцев под линзообразные уплотнительные кольца с соблюдением самых
строгих требований безопасности. После выбора нужного направляющего винта инструмент устанавливается в трубе соосно с трубой с помощью регулируемых выступов, что обеспечивает точную концентрическую обработку. После установки инструмента оператор вращает рукой рукоятку инструмента, который перемещается с помощью червячного
механизма и обеспечивает отличную спиральную “граммофонную” обработку. Для регулировки глубины резания и качества обработки поверхности в инструменте имеется калибруемый суппорт.
Качество и точность обработки поверхности. Обработанная поверхность имеет 30-55 канавок на дюйм и шероховатость Ra 3,2-12,5 (125-500 микродюймов). По тщательности и качеству обработки FF-120 не уступает механизированным инструментам.
Экономичное решение. Инструмент Enerpac FF-120 отличается компактностью и портативностью, благодаря чему может быть постоянным дополнением к вашему набору инструментов. Он представляет собой идеальный инструмент для решения всех проблем обработки поверхностей малого диаметра.
|
|

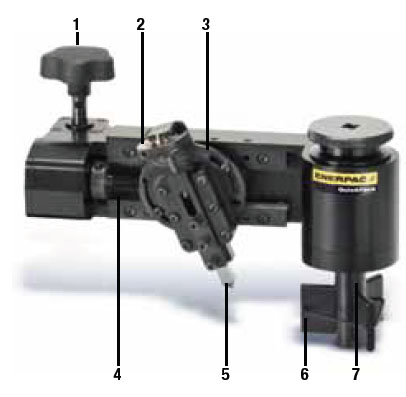

1 - Ручной инструмент для холодной обработки –не требует механизированного привода и разрешений на работы по горячей обработке.
2 - Суппорт с калибровкой обеспечивает высокую точность резания.
3 - Регулируемая режущая головка для восстановления плоских поверхностей трубных фланцев с наружным ø фланцев 25,4 - 304,8 мм.
4 - Сменные направляющие винты позволяют выбрать качество обработки: можно получать поверхности с коэффициентом шероховатости Ra 3,2-12,5 μ.
5 - Использует стандартные резцы из инструментальной стали размером 3/8 дюйма или 10 мм.
6 - Сменные разжимные патроны позволяют устанавливать инструмент в трубах с внутренним ø 25,4 - 152,4 мм (1 - 6 дюймов).
7 - Корпус инструмента с разжимными патронами автоматически центрируется, обеспечивая точную концентрическую установку. |
|
|
|
|
|
|
